Gli operatori WH-WP e WA sono normalmente utilizzati negli impianti chimici e petrolchimici, piattaforme off-shore, raffinerie e qualsiasi altra industria in cui sono potenzialmente presenti atmosfere pericolose (gas e polveri combustibili).
La gamma WH - WP - WA è stata progettata per soddisfare i principali requisiti di distribuzione di potenza, monitoraggio e segnalazione e altre funzioni elettriche all'interno dell'area pericolosa dell'impianto.

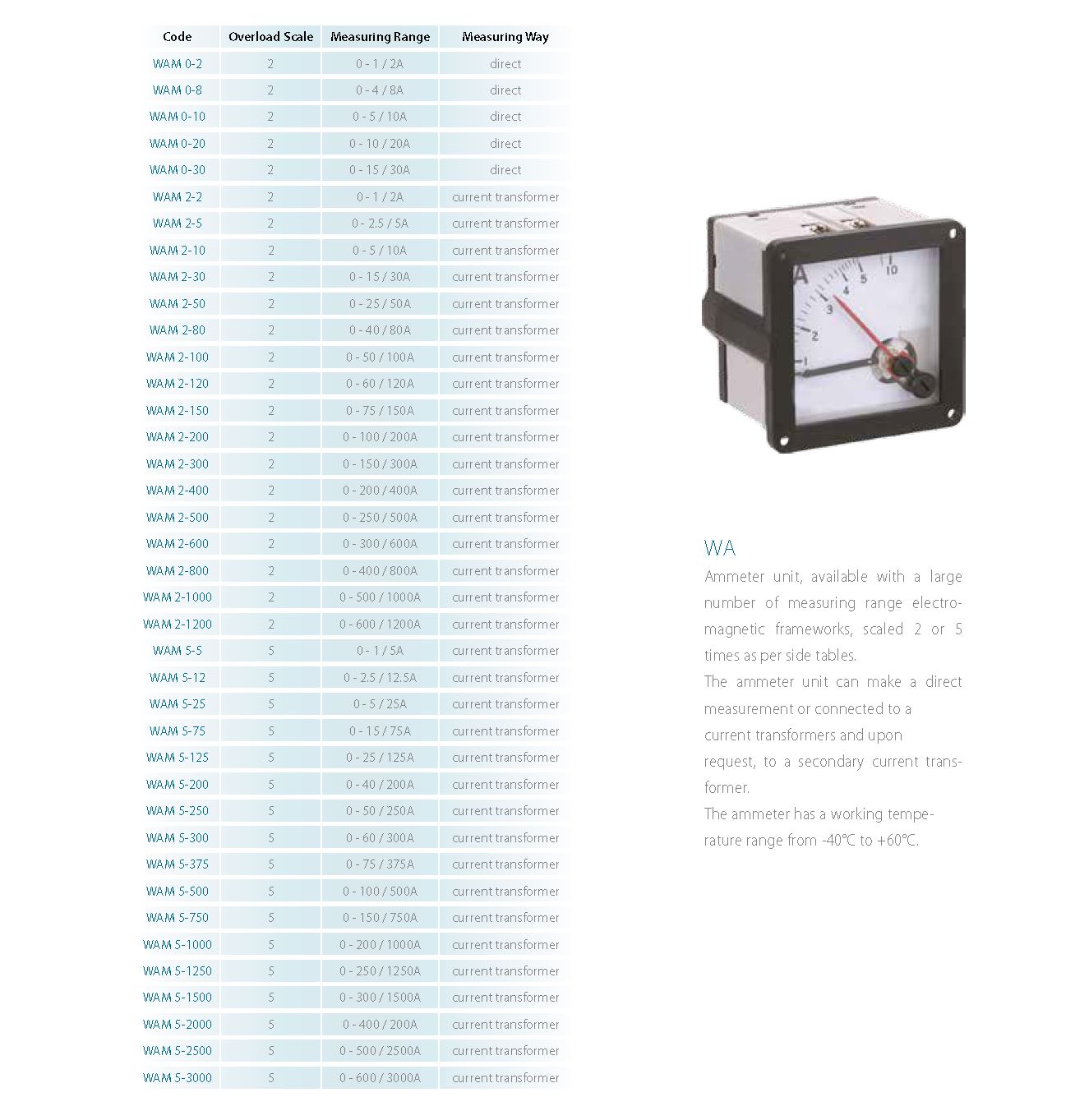

L'unità amperometrica, è disponibile con un ampio numero di strutture elettromagnetiche a intervallo di misurazione oraria in scala 2 o 5, come da tabelle.
L'unità amperometrica può effettuare una misurazione diretta o collegata a trasformatori di corrente e, su richiesta, a un trasformatore di corrente secondario.
L'amperometro ha un intervallo di temperatura di lavoro da -40 ° C a + 60 ° C.
|
product | ||||
|---|---|---|---|---|
| Overload Scale | Measuring Range | Measuring Way | ||
 |
WAM 0-2 | 2 | 0 - 1 / 2A | Direct |
| WAM 2-2 | 2 | 0 - 1 / 2A | Current Transformer | |
| WAM 5-5 | 5 | 0 - 1 / 5A | Current Transformer | |
La serie WH - WP - WA sono normalmente installate su serie di custodie CSE utilizzate per le seguenti applicazioni principali:
- stazioni di controllo e custodie degli strumenti
- unità di avviamento del motore
- custodia dello strumento
- pannello di controllo dell'illuminazione
e dotati di altre apparecchiature elettriche e/o elettroniche secondo i requisiti specifici dei nostri clienti.
Il materiale utilizzato per produrre gli operatori UH-UP e gli strumenti WA sono stati studiati per garantire la massima protezione contro gli agenti altamente corrosivi presenti in questi settori:
- i componenti esterni (maniglia, pulsante, diffusore, ecc.) sono realizzati in polimeri antistatici e anti-UV di alta qualità e dotati di guarnizione EPDM per mantenere il livello di protezione IP66 dell'intera stazione di controllo;
- i componenti interni Ex d sono realizzati in materiale termoplastico di alta qualità e sono disponibili per installazione standard su coperchio o, come opzione, su guida di montaggio dedicata;
- le maniglie più grandi sono lucchettabili in diverse posizioni (su richiesta)
- le unità a LED per luce pilota e pulsanti luminosi sono disponibili con due range di tensione come indicato nella tabella di ordinazione;
- la corrente nominale del modulo di commutazione Ex è di 16 Amp. e la sua vita meccanica è 1.000.000 volte;
- l'elevata luminosità e la durata elettrica delle unità a LED sono garantite per un minimo di 100.000 ore;
- il diffusore di luce pilota e pulsantiera ha un design speciale per garantire un alto grado di visibilità in ogni situazione
I componenti esterni sono fissati direttamente sul coperchio con un Ø 30 mm., il fulcro e il punto di ancoraggio direzionale dipendono dal tipo di installazione richiesta.
certificate number: ATEX & IECEx certificates available TC RU C-IT.AA87.B.00509
marking:
II 2GD Ex d e mb IIC T6 Gb Ex tb IIIC T85°C Db (control stations)
ambient temperature: –55°C +60°C
degree of protection: IP66
conformity: Directive ATEX 2014/34/EU TP TC 012/2011
standards: IEC-EN60079-0 IEC-EN60079-1 IEC-EN60079-7
ГОСТ 31610.0 ГОСТ IEC 60079-1 ГОСТ Р МЭК 60079-7
IEC-EN60079-11 IEC-EN 60079-18 IEC-EN60079-31
ГОСТ 31610.11 ГОСТ Р МЭК 60079-18 ГОСТ Р МЭК 60079-31
category: suitable for Zone 1 - 21 (gas) and Zone 2 - 22 (dust)
